машина с лазерно рязане с прецизни влакна с малък размер, автоматично позициониране 800 вата

информация за продукта

Сертификация: ISO9001: 2008

Условия за плащане и доставка:

Минимално количество за поръчка: 1 брой

Цена: договаряне

Подробности за опаковката: Дървен калъф

Срок на доставка: 7-15 дни

Възможност за доставка: 2000 единици на месец

Подробно описание на продукта

Име на продукта:	Машина за лазерно рязане с фини влакна с малък размер 5050	Лазерна мощност:	300w До 800w
Работна зона:	500 * 500 милиметър	Максимална скорост на движение:	Шестдесетметра / мин
Точност на позициониране:	± 0.01-0.03	Доставка на Powe:	3 × 380V ± 10% 220V ± 10%
Пакет:	Дървен калъф	Гаранция:	Една година

Този модел възприема високоточна линейна работна маса с висока точност, бърза скорост; опция с високо прецизно CCD автоматично позициониране, автоматично калибриране. Целият процес, контролиран от автоматичен компютърен софтуер, софтуерният интерфейс обратна връзка в реално време, навременно разбиране на състоянието на обработка, безконтактна програма за обработка, без механично напрежение и деформация, проста работа, висока точност на рязане.

1, практически нов тип патент интегриран дизайн, може да съвпада с различни видове или производители на лазерен източник, компактна структура надеждна, безопасна, практична и разумна.
2, с помощта на оптична мраморна платформа, антивибрационен дизайн на рамката, подходящ за движение с висока скорост, висока стабилност.
3, висока точност, с пълна обратна връзка линеен двигател, скоростта е бърза; визуално прецизно позициониране на работна зона е по избор, автоматично прецизно калибриране.
4, многофункционален интегриран контрол, независими изследвания и разработка на патентен софтуер, автоматичен софтуер за управление на обработката, софтуерния интерфейс обратна връзка в реално време, показваща всички функции и всички части на състоянието на обработка; безконтактен режим на обработка, без механично напрежение и деформация.

Конфигурация

^#	^Вещ	^{спецификация}	^Марка	^{Забележка}
¹	^{Лазерен източник}	^800W	^Maxphotonics
²	^{линеен двигател}
³	^{Оптична решетка}	^{разделителна способност 0,5µm}	^{Испания}
⁴	^шофьор		^servotronix
⁵	^{Z-група на винтовите модули}
⁶	^{Глава за рязане с лазер}	^BT230
⁷	^{Прецизна линейна направляваща шина}		^HIWIN
⁸	^мрамор	^{18001350200}	^Shandong
⁹	^{Органно покритие}	^{стандарт}
¹⁰	^{Обработващ материал}	^{стандарт}		^{авиационна алуминиева сплав}

параметър

^{Работен размер}		^{500 х 500 (mm)}
^{Макс. ускорение}		^{1,2 грама}
^{X AXIS}	^{Макс. Скорост на движение}	^{Шестдесетметра / мин}
	^{маршрут}	^500mm
	^{Точност на позициониране}	^{± 0,01mm}
	^{Точност на повторение}	^{± 0.004 мм}
^{Y ОСА}	^{Макс. Скорост на движение}	^{Шестдесетметра / мин}
	^{маршрут}	^500mm
	^{Точност на позициониране}	^{± 0,01mm}
	^{Точност на повторение}	^{± 0.004 мм}
^{Z AXIS}	^{маршрут}	^100mm

Работно състояние

¹	^{Работна температура}	^{-10 ℃ ~ 45 ℃}
²	^{Относителна влажност}	^{＜ 90% без кондензатор}
³	^{Заобикаляща среда}	^{Добра вентилация, без вибрации}
⁴	^{Захранване}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Мощност честота}	^50Hz

4. Машинно предложение

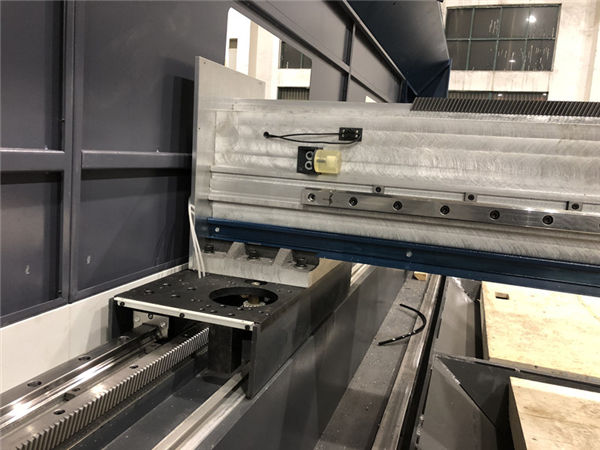

4. 1 Багажникът на машината приема мраморна структура и система за лазерно рязане с CNC в САЩ. С интегрирано проектиране, чрез обработка на фрезови машини, така че движението да бъде точно. Линейна система за задвижване на двигателя, приятелски интерфейс и дългосрочна стабилна работа.
Приета THK Япония прецизна линейна направляваща шина, с висока точност, ниска абразия и лесна за сглобяване или смяна.4. 2 лазерна режеща глава
BT230 (Raytools, марка Швейцария) лазерна режеща глава с система за автоматично фокусиране. Той може да предотврати изгарянето на материали от изкривяване. Защитното стъкло може да поддържа и предпазва ниската цена на важните оптични части вътре в режещата глава. Системата за автоматично фокусиране е подходяща за обработка на плоски метални листове. В комбинация с висококачествени лазери BT230 може да се използва широко в керамичната, медицинската, полупроводниковата и други индустрии.

^Вещ	^{параметър}
^{Колимачната}	^100mm
^фокус	^{сто двадесет и пет mm}
^{оптична бленда}	^{двадесет и пет мм}
^{накрайник (единичен)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{материали за лещи}	^кварц
^{щепсел от влакна}	^QBH
^{Спомагателно налягане}	^{Макс. 20 bar}
^тегло	^{~ 1.5 кг}

Контролна система

Използването на професионални компютърни компютърни операции, графичен интерфейс, лесен за работа, професионален софтуер за контрол на рязане може свободно да проектира разнообразни графики и текст, обработка в реално време, поддръжка на CAD, CorelDraw и друг професионален софтуер за картографиране.
, Висококачествена промишлена операция за управление на компютъра
, Висока ефективна, лесна за работа система за рязане с ЦПУ
, Функция за автоматично проследяване на оста Z

Дисплей на приложенията

Прилага се за различни рязане и щанцоване на метални листове и други видове лазерна обработка, като хардуер, компоненти за потребителска електроника, различни инструменти, обработка на ламарина за промишлено рязане; прецизно рязане и пробиване на различни метални материали.
