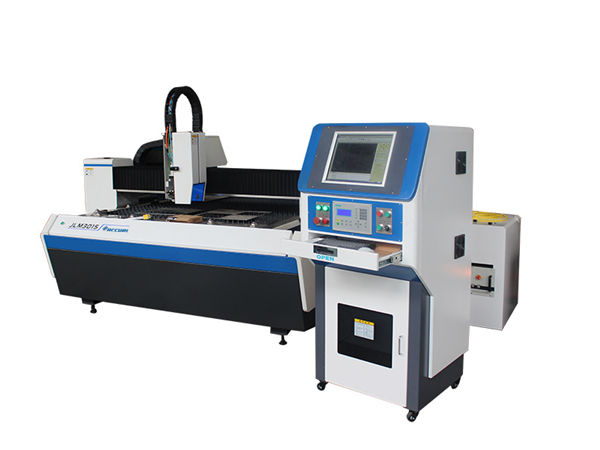

висока точност малки тънкослойни лазерни машини за рязане против корозия

информация за продукта

Сертификация: ISO9001: 2008

Условия за плащане и доставка:

Минимално количество за поръчка: 1 брой

Цена: договаряне

Подробности за опаковката: Дървен калъф

Срок на доставка: 7-15 дни

Възможност за доставка: 2000 единици на месец

Подробно описание на продукта

Име на продукта:	Машина за лазерно рязане с метални влакна с висока точност	Лазерна мощност:	Петстотинw / осемстотинвата
Работна зона:	500 * 500 милиметър	Максимална скорост на движение:	Шестдесетметра / мин
Точност на позициониране:	± 0.01-0.03	Доставка на Powe:	3 × 380V ± 10% 220V ± 10%
Пакет:	Дървен калъф	Гаранция:	Една година

Прецизната машина за лазерно рязане е проектирана и изработена от RISE LASER. Приет с водеща лазерна технология за приложение на тънки ламарини. Машината е комбинирана с мраморна и Cypcut система за лазерно рязане. С интегрирано проектиране, двойна гнездова система за линейно задвижване на мотора, приятелски интерфейс и дългосрочна стабилна работа.

* Структура на безопасност
* По-малко занятие, подходящо за малка работилница.
* Лесен обект
* Водещата система за рязане на кипър, лесна за използване.
* Износване срещу корозия
* Предлага се безплатна поддръжка на части за трансмисия, разяждане на корозивни материали.
* Стабилен и издръжлив
* Мраморен машинен инструмент, по-малко изкривяване, висока стабилност, антишоков, докато работи с висока скорост.
* Прецизно рязане
* Най-доброто рязане идва от Швейцария RAYTOOLS лазерна режеща глава
* Fiber лазери
* Приет с най-добрите марки лазерни влакна Китай, направени с добро качество и стабилност.
* Прецизен механизъм за движение
* Двойната линейна система за задвижване на двигателя може да подобри точността и ефективността на рязане.

^{Конфигурация}

^#	^Вещ	^{спецификация}	^Марка	^{Забележка}
¹	^{Лазерен източник}	^800W	^Maxphotonics
²	^{линеен двигател}		^Raytools
³	^{Оптична решетка}	^{разделителна способност 0,5µm}	^{Испания}
⁴	^шофьор		^servotronix
⁵	^{Z-група на винтовите модули}		^Empower
⁶	^{Глава за рязане с лазер}	^BT230	^Raytools
⁷	^{Прецизна линейна направляваща шина}		^HIWIN
⁸	^мрамор	^{18001350200}	^Shandong
⁹	^{Органно покритие}	^{стандарт}	^Raytools
¹⁰	^{Обработващ материал}	^{стандарт}	^Raytools	^{авиационна алуминиева сплав}

^{параметър}

^Модел		⁵⁰⁵⁰
^{Работен размер}		^{500 х 500 (mm)}
^{Макс. ускорение}		^{1,2 грама}
^{X AXIS}	^{Макс. Скорост на движение}	^{Шестдесетметра / мин}
	^{маршрут}	^500mm
	^{Точност на позициониране}	^{± 0,01mm}
	^{Точност на повторение}	^{± 0.004 мм}
^{Y ОСА}	^{Макс. Скорост на движение}	^{Шестдесетметра / мин}
	^{маршрут}	^500mm
	^{Точност на позициониране}	^{± 0,01mm}
	^{Точност на повторение}	^{± 0.004 мм}
^{Z AXIS}	^{маршрут}	^100mm

^{Работно състояние}

¹	^{Работна температура}	^{-10 ℃ ~ 45 ℃}
²	^{Относителна влажност}	^{＜ 90% без кондензатор}
³	^{Заобикаляща среда}	^{Добра вентилация, без вибрации}
⁴	^{Захранване}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Мощност честота}	^50Hz

Машинно предложение

4.1 Багажникът на машината приема мраморна структура и система за лазерно рязане в САЩ с CNC. С интегрирано проектиране, чрез обработка на фрезови машини, така че движението да бъде точно. Линейна система за задвижване на двигателя, приятелски интерфейс и дългосрочна стабилна работа.
Приета THK Япония прецизна линейна направляваща шина, с висока точност, ниска абразия и лесна за сглобяване или смяна.

4. 2 лазерна режеща глава
BT230 (Raytools, марка Швейцария) лазерна режеща глава с система за автоматично фокусиране. Той може да предотврати изгарянето на материали от изкривяване. Защитното стъкло може да поддържа и предпазва ниската цена на важните оптични части вътре в режещата глава. Системата за автоматично фокусиране е подходяща за обработка на плоски метални листове. В комбинация с висококачествени лазери BT230 може да се използва широко в керамичната, медицинската, полупроводниковата и други индустрии.

^{Колимачната}	^100mm
^фокус	^{сто двадесет и пет mm}
^{оптична бленда}	^{двадесет и пет мм}
^{накрайник (единичен)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{материали за лещи}	^кварц
^{щепсел от влакна}	^QBH
^{Спомагателно налягане}	^{Макс. 20 bar}
^тегло	^{~ 1.5 кг}

4. 3 Система за управление

Използването на професионални компютърни компютърни операции, графичен интерфейс, лесен за работа, професионален софтуер за контрол на рязане може свободно да проектира разнообразни графики и текст, обработка в реално време, поддръжка на CAD, CorelDraw и друг професионален софтуер за картографиране.
, Висококачествена промишлена операция за управление на компютъра
, Висока ефективна, лесна за работа система за рязане с ЦПУ
, Функция за автоматично проследяване на оста Z
CNC система за контрол на рязане
Системата за контрол на рязане с CNC е използването на високоефективна контролна карта, базирана на разработката на Windows XP Professional, напълно докинг с CNC система за управление, следователно, контролът в реално време и софтуера надгражда между машинен и лазерен източник по-удобно и бързо.

Основни характеристики на системата за управление

Стабилна работа, добра способност срещу смущения
Бърза скорост на движение, плавен старт и стоп
Добър ефект на рязане, бърза скорост на рязане
Подобрен капацитет за голяма обработка на данни
Контрол на изхода: поддържане на унифициран режим на изхода на субекта, поддържаща всяка позиция за стартиране на рязане, комбинирана с NC и графики два изходни режима, може да се променя след параметрите на стоп.

Софтуер

l налична английска версия
l Запазване на обработените файлове като възстановени
l работно движение и състояние на рязане
l Мога да поддържам DXF, международни G кодове NC файлове.
l Изчисляване автоматично
l Според нуждите на обработката, той поддържа промяната на началната позиция на рязане и посоката на обработка, междувременно динамиката на системата ще се приспособи, за да насочва или насочва позицията на линията.
Оптимизирайте работното време при импортиране на файлове или ръчна настройка.
Налични са частични данни, внесени и приложени от групата
Автоматичен софтуер за влагане CAM
Висока реакция, висока честота на вземане на проби, висока скорост на предаване, гарантират стабилността на серво системата, чрез системата ключ може да калибрира работата на сензора.
EtherCAT BUS CNC система (AheadTechs) може да поддържа гъвкаво управление за повече комбиниран интерфейс. Поддържа разнообразие от режими на компенсация на шахтата на вала, за да се гарантира точността на обработка.
Управление на статистиката за обработка на части и количеството на продукцията.

^{Параметър за рязане на теорията}

^{Мощност (W)}	^{Материал}	^{Дебелина (mm)}	^{Скорост на рязане (m / min)}	^Газ
⁸⁰⁰	^{Неръждаема стомана}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Въглеродна стомана}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
