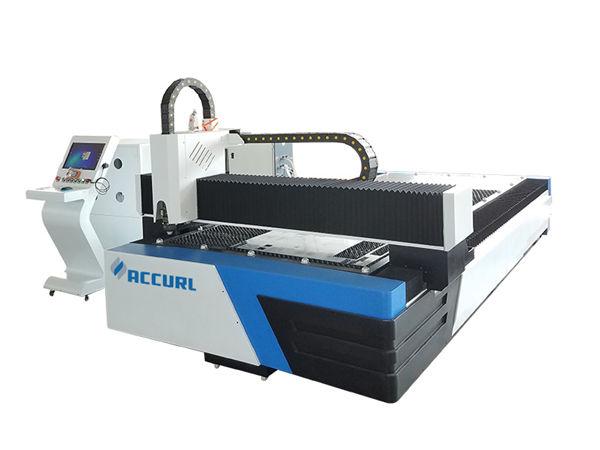

ipg / raycus cnc влакно лазерно рязане машина лазерно рязане на ламарина

ipg / raycus cnc влакно лазерно рязане машина лазерно рязане на ламарина

информация за продукта


Сертификация: CE
Условия за плащане и доставка:
Минимално количество за поръчка: 1 комплект
Цена: по договаряне
Подробности за опаковката: 1 * 20GP контейнер
Срок за доставка: 30 дни
Условия за плащане: L / C, D / A, T / T, D / P, Western Union

Подробно описание на продукта


Приложение:Всички метални материалиДебелина на рязане:SS Upto 10мм, MS Upto 22см
Тип лазер:влакноЦПУ или не:да
Режим на охлаждане:Водно охлажданеСофтуер за контрол:Cypcut
Поддържан графичен формат:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМясто на произход:Китай
Номер на модела::TY-3015JBСледпродажбено обслужване:Инженери, достъпни за обслужване на машини в чужбина
Повтаряща се точност ::+ -0,03 ммРаботна температура::0 ° С-45 ° С
Работна влажност ::5%-95%Лазерен източник:Китайски или внесен
Волтаж::AC380V ± 10% 50HZ (60HZ)Площ на рязане:3000 * 1500 мм стандарт, по-голям може да бъде персонализиран

Тяло на машината


1. Корпусът на машината на Taiyi с 8 мм стоманена конструкция, 600 ℃ термична обработка, прецизно заваряване, за да се гарантира 20 години употреба без деформация.
2. Врата с магнезиева сплав, Силна стабилност без деформация, Бързо движение.
3. Високоефективна система за пушене с зониране от двете страни на тялото на машината, силно сегментирано събиране на прах и пушене, това ще намали вредата за работника.
4. Внесен прецизен фланцов редуктор и серво мотор, Бърза скорост на движение.
5. 70 ножчета и 6 плъзгащи ленти на машинното легло, с близки остриета за намаляване на предупреждението на машината, плъзгащи се ленти, работещи с цилиндри, за лесно качване и изтегляне на листове.
6. Гъвкава товарна кутия може да се отваря отпред и от двете страни, което е удобно за работното състояние на машината.

спецификация


Лазерен източникIPG / Raycus / Nlight
Тяло на машинатапортална структура
Работно пътуванеВисокопрецизна топка с винтова цифрова контролна маса с устройство за подаване
Максимална скорост на движение80 м / мин
X / Y точност на местоположението0,03 мм / m
Захранване380V 50Hz / 60Hz
X / Y повторна точност на местоположението± 0.03mm
Работна температура0 ° С-45 ° С
Максимално ускорение1.0
Брутна мощност на машината<16KVA
Приложни материалиТънка мека стомана, неръждаема стомана и други видове метални листове
Площ за рязане3 000 мм * 1 500 мм / 4000 мм * 2000 mm / 6 000 mm * 2000mm
Общо тегло4500KGS

Референтна таблица за рязане


Лазерна мощностМаксимална дебелина на рязане
Въглеродна стомана (mm)Неръждаема стомана (mm)Алуминий (mm)месинг

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Над параметър само за справка

Подробни изображения


Име:Корпус и аксесоари на машинатаa.600 ℃ термична обработка, 24 часа охлаждане във фурната, прецизно заваряване на CO2, за да се гарантира 20 години употреба без деформация.
b.Синхронни X / Y / Z оси: Z-оста може да работи 150 мм, подходяща за рязане на много разновидности метални листове.
в. Високото качество гарантира неговата трайност и по-лесна поддръжка.
Име:AC серво мотор и драйверИмпортираният серво мотор (ос Y, задвижван от два серводвигателя), заедно със сложния планетарен редуктор гарантира стабилно, прецизно и надеждно задвижване.
Име:Прецизни линейни водачиУсъвършенствана система за рязане, лазерна мощност и серво движение се подхождат перфектно един на друг, внесени високо прецизни зъбни колела и система за задвижване на багажника, сменяема двойна работна маса, за да се гарантира по-висока скорост и точност на обработката ..
Име:Рязаща главаНеконтактната режеща глава има функцията за автоматично проследяване на височината и против сблъсък, което значително подобрява скоростта на рязане, гладкостта и точността на рязане при една и съща изходна мощност. С една дума, ефективността на рязане може да се увеличи.
Име:Лазерна скорост на източника, висока точност на рязане и гладка режеща част



Рязане на проби


обучение


След подписване на договора, вашата компания може да уреди технолог да дойде нашата фабрика, за да научи основни знания за оборудване и експлоатационни основни неща, достатъчно време за обучение около 1-3 дни, съдържанието на обучението е следното:
а) Общо обучение за софтуер за рисуване;
б) процедури за машинно включване и изключване;
в) Значението на параметрите на контролния панел и софтуера, настройката на обхвата на параметрите;
г) основно почистване и поддръжка на машината;
д) Общи хардуерни проблеми;
е) Внимание при работа

Гаранция


а) .1Година за цялата машина (Увреждане, причинено от човека.).
б). Източник на лазер 2 години гаранция
в). Дългосрочна поддръжка и доставка на резервни части
г). Безплатно обучение на оперативния персонал. (инженер може да отиде в чужбина е договорено.)
