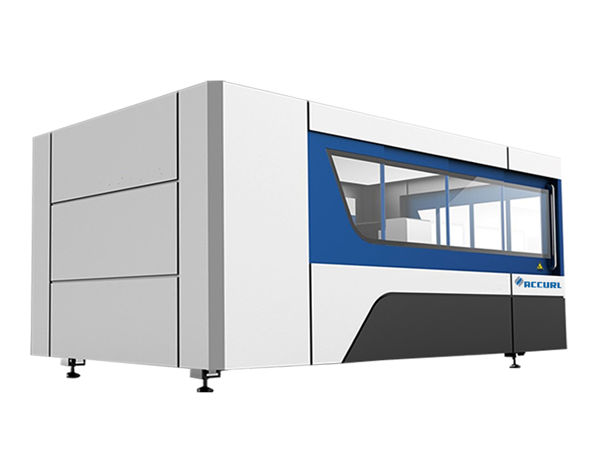

cypcut fiber 3d лазерно рязане машина 1070nm лазерна дължина на вълната

cypcut fiber 3d лазерно рязане машина 1070nm лазерна дължина на вълната

информация за продукта


Сертификация: CE
Условия за плащане и доставка:
Минимално количество за поръчка: 1 комплект
Цена: по договаряне
Подробности за опаковката: 1 * 20GP контейнер
Срок на доставка: 30 дни за машина за лазерно рязане на ламарина и тръба
Условия за плащане: L / C, D / A, T / T, D / P, Western Union, L / C
Възможност за доставка: 50 комплекта на месец

Подробно описание на продукта


Приложение::Всички метални материалиДебелина на рязане:SS Upto 10мм, MS Upto 22см
Тип лазер ::влакноЦПУ или не:да
Режим на охлаждане ::Водно охлажданеСофтуер за контрол ::Cypcut
Поддържан графичен формат:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМясто на произход::Китай
Номер на модела::TY-3015DGСледпродажбени услуги:Инженери, достъпни за обслужване на машини в чужбина
Повтаряща се точност ::+ -0,03 ммРаботна температура::0 ° С-45 ° С
Работна влажност ::5%-95%Обхват на обработка:20-130mmx3000mm
Волтаж::AC380V ± 10% 50HZ (60HZ)Площ на рязане:3000 * 1500 мм стандарт, по-голям може да бъде персонализиран

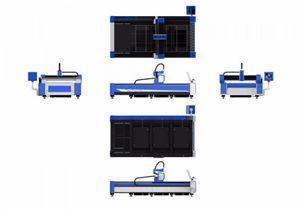

Тяло на машината


1. Корпусът на нашата машина с 8 мм стоманена конструкция, 600 ℃ термична обработка, прецизно заваряване, за да се гарантира 20 години употреба без деформация.
2. Врата с магнезиева сплав, Силна стабилност без деформация, Бързо движение.
3. Високоефективна система за пушене с зониране от двете страни на тялото на машината, силно сегментирано събиране на прах и пушене, това ще намали вредата за работника.
4. Внесен прецизен фланцов редуктор и серво мотор, Бърза скорост на движение.
5. 70 ножчета и 6 плъзгащи ленти на машинното легло, с близки остриета за намаляване на предупреждението на машината, плъзгащи се ленти, работещи с цилиндри, за лесно качване и изтегляне на листове.
6. Гъвкава товарна кутия може да се отваря отпред и от двете страни, което е удобно за работното състояние на машината.

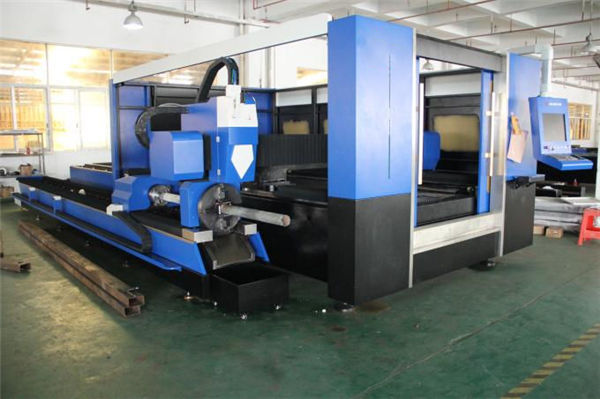

cypcut fiber 3d лазерно рязане машина 1070nm лазерна дължина на вълната

Предимство на фибро лазерната машина


1) Отлично качество на лъча: По-малък диаметър на фокуса и висока ефективност на работа, високо качество.
2) висока скорост на рязане: скоростта на рязане е повече от 60m / min
3) Стабилна работа: Приемане на най-добрите световни лазерни импортни влакна, стабилна работа, ключови части могат
достигат 100 000 часа;
4) Висока ефективност за фотоелектрично преобразуване: Сравнете с CO2 лазерно рязане,
машина за лазерно рязане на влакна има трикратна ефективност на фотоелектричното преобразуване
5) Ниска цена и ниска поддръжка: пестете енергия и защитавате околната среда. Фотоелектрически коефициент на конверсия
е до 25-30%. Ниска консумация на електроенергия, тя е само около 20% -30% от традиционния CO2 лазер
режеща машина. Предаване на влакнеста линия без отразяващ обектив, освен разходи за поддръжка;
6) Лесни операции: предаване на влакнеста линия, без регулиране на оптичния път;
7) Супер гъвкави оптични ефекти: Компактен дизайн, лесни за гъвкави изисквания за производство.

спецификация


Лазерен източниквлакно
Обхват на рязане (L * W)3000 мм × 1500 мм
Z ход на оста250 мм
Макс. скорост на позициониране120 м / мин
X, Y ос Макс. ускоряване на скоростта1.0
Охлаждаща формаВодно охлаждане
Дължина на лазерната вълна1070nm


Изходна мощност на лазерен източник



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Незадължително)

Мин. рязане≤ 0,1 мм
Точност на позициониране на оси X, Y и Z± 0,03 мм
Многократна точност на позициониране на оси X, Y и Z± 0,01 мм
Дебелина на режещия материал (според материала)0,2 - 25 мм
Модел на драйвериВнесен серво мотор
Изискване за мощност380V, 50/60 Hz
Работна температура0-45 ℃
Непрекъснато работно време24 часа
Тегло на машинатаОколо 12000 кг
Общо ниво на защита на захранванетоIP54

Подробни изображения

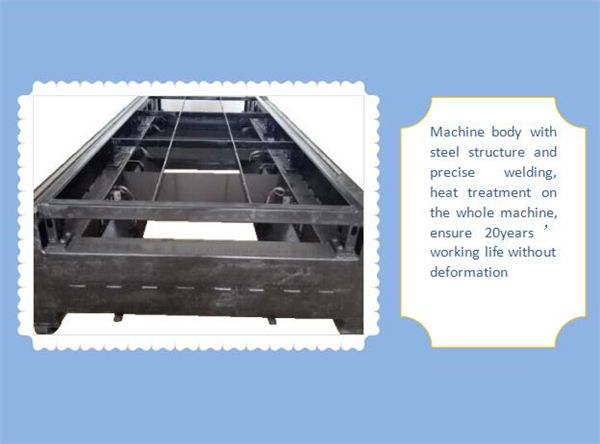

Име: Корпус на машината и аксесоари

a.600 ℃ термична обработка, 24 часа охлаждане във фурната, прецизно заваряване на CO2, за да се гарантира използването на 20 години без деформация.
b.Синхронни X / Y / Z оси: Z-оста може да работи 150 мм, подходяща за рязане на много разновидности метални листове.
в. Високото качество гарантира неговата трайност и по-лесна поддръжка.

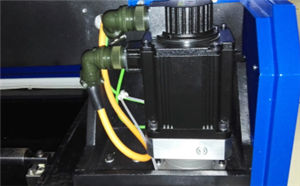

Име:AC серво мотор и водач

Вносният серво мотор (Y-ос, задвижван от два серводвигателя), заедно със сложния планетарен редуктор гарантира стабилно, прецизно и надеждно задвижване.

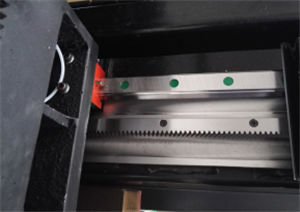

Име:Прецизни линейни водачи

Усъвършенстваната система за рязане, лазерната мощност и серво движението си пасват перфектно, внесена система за високо прецизно предаване и система за задвижване на багажника, сменяема двойна работна маса, за да се гарантира по-висока скорост и точност на обработката ..

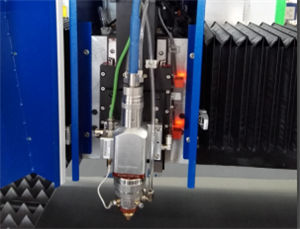

Име:Режеща глава

Безконтактната режеща глава има функцията за автоматично проследяване на височината и против сблъсък, което значително подобрява скоростта на рязане, гладкостта и точността на рязане при една и съща изходна мощност. С една дума, ефективността на рязане може да се увеличи.

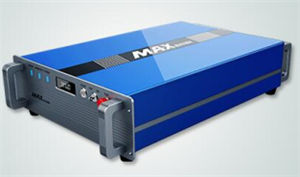

Име:Лазерен източник

бърза скорост, висока точност на рязане и гладък режещ ръб

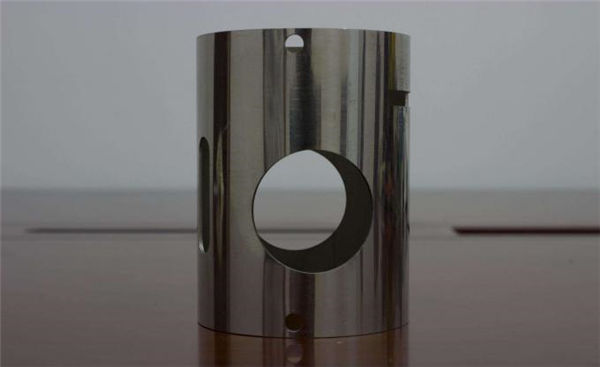

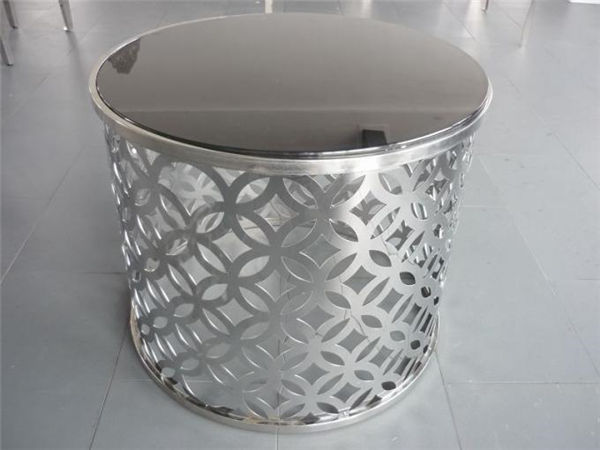

Рязане на проби


обучение


След подписване на договора, вашата компания може да уреди технолог да дойде нашата фабрика, за да научи основни знания за оборудване и експлоатационни основни неща, достатъчно време за обучение около 1-3 дни, съдържанието на обучението е следното:
а) Общо обучение за софтуер за рисуване;
б) процедури за машинно включване и изключване;
в) Значението на параметрите на контролния панел и софтуера, настройката на обхвата на параметрите;
г) основно почистване и поддръжка на машината;
д) Общи хардуерни проблеми;
е) Внимание при работа,

Гаранция


а) .1Година за цялата машина за машина за лазерно рязане на тръбни влакна. (Щетите, причинени от човека, се договарят.)
б). Източник на лазер 2 години гаранция
в). Дългосрочна поддръжка и доставка на резервни части
г). Безплатно обучение на оперативния персонал. (инженер може да отиде в чужбина е договорено.)
