машина за лазерно гравиране на влакна с 10 метра дизайн на корпуса на машината

информация за продукта

Сертификация: CE
Условия за плащане и доставка:
Минимално количество за поръчка: 1 комплект
Цена: по договаряне
Подробности за опаковката: 1 * 40GP контейнер
Срок за доставка: 30 дни
Условия за плащане: L / C, D / A, T / T, D / P, Western Union

Подробно описание на продукта

Приложение:	Всички метални материали	Дебелина на рязане:	До 1 мм SS
Тип лазер:	Импортиран оригинален лазер за влакна	Максимална дебелина на рязане:	20mm / CS; 10 mm / SS
Минимална ширина:	0,1 mm	Софтуер за контрол:	Cypcut
Поддържан графичен формат:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Име на марката:
Повтаряща се точност:	+/- 0.03 мм	Работна температура:	0 ° С-45 ° С
Режим на охлаждане:	Водно охлаждане	Лазерен източник:	IPG / Nlight / Raycus / Max
Волтаж:	AC380V ± 10% 50HZ (60HZ)	Площ на рязане:	3000x1500mm

Приложение

Прилага се за стандартна лента от неръждаема стомана с дебелина от 0,2 до 14 мм

продукт

Изрежете кръгъл кръг 100-800мм

Конфигурация на проекта

код	Вещ
1	Система за обезвреждане на скрап
2	Механично рамо
3	Лазерно рязане
4	Централният електрически шкаф за управление
5	Охладителна система
6	Машина за хранене

Спецификация на лазерна машина

Лазерен източник	влакно
Обхват на рязане (L * W)	10000 мм × 15000 мм
Z ход на оста	250 мм
Макс. скорост на позициониране	120 м / мин
X, Y ос Макс. ускоряване на скоростта	1.0
Охлаждаща форма	Водно охлаждане
Дължина на лазерната вълна	1070nm
Изходна мощност на лазерен източник	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Незадължително)
Мин. рязане	≤ 0,1 мм
Точност на позициониране на оси X, Y и Z	± 0,03 мм
Многократна точност на позициониране на оси X, Y и Z	± 0,01 мм
Дебелина на режещия материал (според материала)	0,2 - 25 мм
Модел на драйвери	Внесен серво мотор
Изискване за мощност	380V, 50/60 Hz
Работна температура	0-45 ℃
Непрекъснато работно време	24 часа
Тегло на машината	Около 12000 кг
Общо ниво на защита на захранването	IP54

Параметър на машината за лазерно рязане

Стругът на струга е изработен от цялостната заваръчна конструкция, след отгряване след облекчаване на напрежението са били груба обработка и вторичното вибрационно стареене на обработката на металите, по-добре се решава напрежението поради заваряване, като по този начин значително подобрява стабилността на машинния инструмент.X, Y, Z ос приема японски серво мотор, оборудван с високо прецизно шлифовъчен редуктор и стойка за твърдост, висока точност линеен водач, като ефикасен механизъм за предаване, ефективно гарантира точността на предаване; устройство, колата за отпадъци в долната част на областта на рязане, Механично движение на рязане, поддържане на дъгата с лоша операция на пълнене, не е необходимо да се връщате към първоначалния произход след еднократно движение на рязане, По този начин спестявате много време, скоростта на рязане се подобри значително. Чрез изчисление може да се подобри ефективността на повече от 15% от рязането с това подобрение.

Премествайки контрол на движението на режещото легло чрез верига, задвижвана от серво мотор, повърхността на леглото е изградена от медна и алуминиева капачка на цилиндъра, медната капачка може ефективно да намали драскотинната плоча, да намали разходите за подмяна.

Събиране, размотаване, изправяне, параметри на устройството за подаване

код	производителност	параметър	Забележка
1	максимално натоварващо тегло на бобината	10T (Max)
2	Ширина на бобината	200mm ~ 1300 мм
3	Дебелина на бобината	0,3 mm ~ 1.5 мм
4	вътрешен диаметър на ролката	Ø460-530mm
5	външен диаметър на ролката	Ø1300mm (Max)
6	скорост на производствената линия	20 метра / мин
7	режим на зареждане	зареждане на кола
8	Метод на опъване	хидравлично разтягане
9	метод на спиране	Пневматична дискова спирачка
10	Контрол на храненето	електрическа индукция
11	развивам	честотен контрол
12	Carrier; Материал с ковчег	автоматичен
13	притискащо устройство	автоматичен
14	Плосък валяк	нагоре 11 надолу 12
15	щипка ролка	1 комплект
16	фидер	щипка ролка
17	Драйвер за подаване	серво мотор

Проби за рязане: (прикачените снимки са за справка, моля, свържете се с нас за подробно видео)

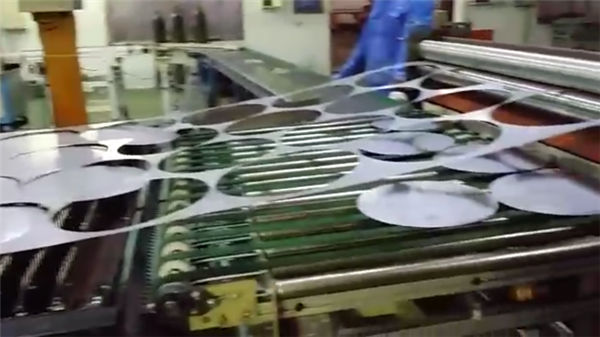

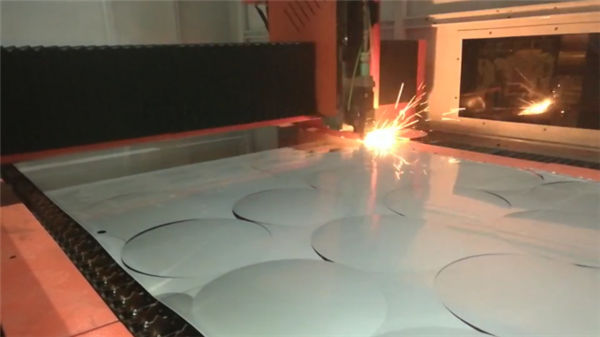

Рязане на проби

Предпродажбено обслужване

1. Безплатно рязане на проби,
За безплатно рязане / тестване на проби, моля, изпратете ни вашия CAD файл, ние ще направим рязане тук и ще направим видео, за да ви покажем рязането, или ще изпратим проба, за да проверите качеството на рязане.
2. Персонализиран дизайн на машината
Според заявлението на клиента, можем да ревизираме съответно нашата машина за удобство на клиента и висока ефективност на производството.

Сервиз след продажби

A. Машината ще бъде снабдена с видео и ръководство за потребителя на английски език за инсталиране, експлоатация, поддръжка и отстраняване на проблеми и ще предостави техническо ръководство по електронна поща, факс, телефон, скайп….
Б. Ние предлагаме техник на сайта на клиента за инсталиране и обучение, клиентът покрива виза, билет, местни разходи за живот.
В. Клиентът може да дойде в нашата фабрика за обучение. Ще предложим обучение за монтаж, експлоатация, отстраняване на проблеми с машината и поддръжка.
По време на обучението в нашата работилница предлагаме безплатно обучение и разходи за живот за 7 дни, ограничете 2 човека.

Гаранция

а) .1Година за цялата машина (Увреждане, причинено от човека.).
б). Източник на лазер 2 години гаранция
в). Дългосрочна поддръжка и доставка на резервни части
г). Безплатно обучение на оперативния персонал. (инженер може да отиде в чужбина е договорено.)

ЧЗВ

Q1: Как мога да взема най-добрата машина за мен?
Можете да ни кажете вашия работен материал, подробна работа по картина или ведио, за да можем да преценим дали нашата машина може да отговори на вашите нужди или не. Тогава можем да ви дадем най-добрия модел зависи от нашия опит.

Q2: Това е първият път, когато използвам този вид машина, лесно ли е да работите?
Ще ви изпратим наръчник и ръководство vedio на английски, той може да ви научи как да работите с машината. Ако все още не можете да научите как да го използвате, можем да ви помогнем чрез онлайн помощен софтуер на "Teamviewer". Или можем да говорим по телефон, имейл или други начини за контакт.

Q3: Ако машината има проблем на моето място, как да направя?
Можем да ви изпратим безплатни части в гаранционен срок, ако машините имат някакъв проблем при „нормална употреба“.

Q4: Подреждате ли пратката за машините?
Да, скъпи уважаеми клиенти, за FOB или CIF цена, ние ще организираме пратката за вас. За цена EXW, клиентите трябва да уредят пратката от себе си или от своите агенти.
