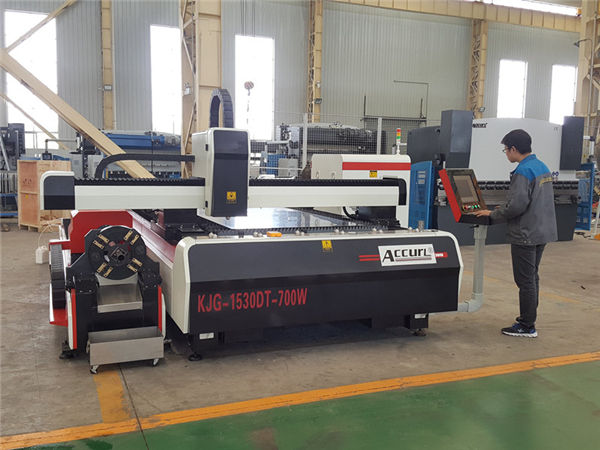

машина за лазерно рязане на алуминиева ламарина за фотоелектрично преобразуване

машина за лазерно рязане на алуминиева ламарина за фотоелектрично преобразуване

информация за продукта

Сертификация: CE
Условия за плащане и доставка:
Минимално количество за поръчка: 1 комплект
Цена: по договаряне
Подробности за опаковката: 1 * 40GP контейнер
Срок за доставка: 30 дни
Условия за плащане: L / C, D / A, T / T, D / P, Western Union

Подробно описание на продукта

Приложение::Всички метални материалиДебелина на рязане:SS Upto 12mm, MS Upto 22cm
Тип лазер ::Импортиран оригинален лазер за влакнаДебелина на рязане:12mm(carbon Steel)5mm SS
Минимална ширина:0,1 mmСофтуер за контрол ::Cypcut
Поддържан графичен формат:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTИме на марката ::ТАЙИ ЛАЗЕР
Повтаряща се точност ::+/- 0.03 ммРаботна температура::0 ° С-45 ° С
Режим на охлаждане:Водно охлажданеЛазерен източник:IPG / Nlight / Raycus / Max
Волтаж::AC380V ± 10% 50HZ (60HZ)Площ на рязане:3000x1500mm

Предимство на фибро лазерната машина

1) Отлично качество на лъча: По-малък диаметър на фокуса и висока ефективност на работа, високо качество.
2) висока скорост на рязане: скоростта на рязане е повече от 60m / min
3) Стабилна работа: Приемане на най-добрите световни лазерни импортни влакна, стабилна работа, ключови части могат
достигат 100 000 часа;
4) Висока ефективност за фотоелектрично преобразуване: Сравнете с CO2 лазерно рязане,
машина за лазерно рязане на влакна има трикратна ефективност на фотоелектричното преобразуване
5) Ниска цена и ниска поддръжка: пестете енергия и защитавате околната среда. Фотоелектрически коефициент на конверсия
е до 25-30%. Ниска консумация на електроенергия, тя е само около 20% -30% от традиционния CO2 лазер
режеща машина. Предаване на влакнеста линия без отразяващ обектив, освен разходи за поддръжка;
6) Лесни операции: предаване на влакнеста линия, без регулиране на оптичния път;
7) Супер гъвкави оптични ефекти: Компактен дизайн, лесни за гъвкави изисквания за производство.

Характеристика и собственост

1.Машината се радва на добро представяне с висока скорост на рязане, висока ефективност, безопасност и стабилност. А лазерът с диодна помпа на твърдо състояние има предимството на по-дългия експлоатационен живот, безплатна поддръжка и най-високия IPCE. Той също така осигурява малък ъгъл на отклонение и светлинен лъч с добро качество.
2.Лекото петно се радва на добро качество. И машината се изкривява само леко. Освен това материалът може да има гладък и приятен външен вид.
3.След обработката с темпериране рамката с висока твърдост е с висока степен на вибрация, погълната от работа. Рамката с грандиозна структура е обработена в една стъпка в голям обработващ център за ЦПУ. С оптимизирана структура, машината се радва на стабилност и висока точност, които могат да бъдат контролирани в рамките на 0,01 мм / м.
4.Импортираният серво мотор, планетарен редуктор и усъвършенстван механизъм за задвижване осигуряват стабилност и точност.
5. Интуитивният HMI с много практични функции е лесен за работа.
6.Импортирано зъбно колело, спирална стойка, линейна направляваща шина осигуряват високо прецизна посока на движение.
7.Системата за автоматична височина и против сблъсък автоматично настройва херметичната режеща глава на правилната височина, за да се реже на фиксирано разстояние.
8.Захранването на машината е проектирано с автоматична защита за безопасност и разполага с аларма за повреда.
9. С модерен, деликатен и артистичен дизайн, компактната машина покрива по-малка площ на пода без разпръснати части. И е лесно да управлявате машината.

спецификация

Лазерен източниквлакно
Обхват на рязане (L * W)3000 мм × 15000 мм
Z ход на оста250 мм
Макс. скорост на позициониране120 м / мин
X, Y ос Макс. ускоряване на скоростта1.0
Охлаждаща формаВодно охлаждане
Дължина на лазерната вълна1070nm


Изходна мощност на лазерен източник



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Незадължително)

Мин. рязане≤ 0,1 мм
Точност на позициониране на оси X, Y и Z± 0,03 мм
Многократна точност на позициониране на оси X, Y и Z± 0,01 мм
Дебелина на режещия материал (според материала)0,2 - 25 мм
Модел на драйвериВнесен серво мотор
Изискване за мощност380V, 50/60 Hz
Работна температура0-45 ℃
Непрекъснато работно време24 часа
Тегло на машинатаОколо 12000 кг
Общо ниво на защита на захранванетоIP54

Материали за рязане

Влакнестият лазер може да отреже всички видове цветни метали, като мед, алуминий, този високоотражателен материал и волфрам, може също така да отреже неръждаема стомана, въглеродна стомана, манганова стомана, поцинкована ламарина, алуминиева платформа златна сплавна плоча и други редки метали.

Приложна индустрия

Машината за лазерно рязане на влакна може да се използва широко в аерокосмическата, авиацията, електрониката, асансьорите, медицинското оборудване, кухненското електрическо, авточасти, електрическото оборудване, позлатените шкафове на шасито, механичното оборудване, осветителното оборудване, рекламните табели, дисплейното оборудване, всички видове метални изделия, обработка на ламарина и други индустрии

Подробни изображения





Име:Корпус на машината и аксесоари

a.600 ℃ термична обработка, 24 часа охлаждане във фурната, прецизно заваряване на CO2, за да се гарантира използването на 20 години без деформация.
b.Синхронни X / Y / Z оси: Z-оста може да работи 150 мм, подходяща за рязане на много разновидности метални листове.
в. Високото качество гарантира неговата трайност и по-лесна поддръжка.

Име:AC серво мотор и водач

Вносният серво мотор (Y-ос, задвижван от два серводвигателя), заедно със сложния планетарен редуктор гарантира стабилно, прецизно и надеждно задвижване.





Име:Прецизни линейни водачи

Усъвършенстваната система за рязане, лазерната мощност и серво движението си пасват перфектно, внесена система за високо прецизно предаване и система за задвижване на багажника, сменяема двойна работна маса, за да се гарантира по-висока скорост и точност на обработката ..

Име:Режеща глава



Безконтактната режеща глава има функцията за автоматично проследяване на височината и против сблъсък, което значително подобрява скоростта на рязане, гладкостта и точността на рязане при една и съща изходна мощност. С една дума, ефективността на рязане може да се увеличи.





Име:Лазерен източник

бърза скорост, висока точност на рязане и гладък режещ ръб

Предпродажбено обслужване

1.Free sample cutting,
За безплатно рязане / тестване на проби, моля, изпратете ни вашия CAD файл, ние ще направим рязане тук и ще направим видео, за да ви покажем рязането, или ще изпратим проба, за да проверите качеството на рязане.
2. Персонализиран дизайн на машината
Според заявлението на клиента, можем да ревизираме съответно нашата машина за удобство на клиента и висока ефективност на производството.

Сервиз след продажби

A. Машината ще бъде снабдена с видео и ръководство за потребителя на английски език за инсталиране, експлоатация, поддръжка и отстраняване на проблеми и ще предостави техническо ръководство по електронна поща, факс, телефон, скайп….
Б. Ние предлагаме техник на сайта на клиента за инсталиране и обучение, клиентът покрива виза, билет, местни разходи за живот.
В. Клиентът може да дойде в нашата фабрика за обучение. Ще предложим обучение за монтаж, експлоатация, отстраняване на проблеми с машината и поддръжка.
По време на обучението в нашата работилница предлагаме безплатно обучение и разходи за живот за 7 дни, ограничете 2 човека.

Гаранция

а) .1Година за цялата машина (Увреждане, причинено от човека.).
б). Източник на лазер 2 години гаранция
в). Дългосрочна поддръжка и доставка на резервни части
г). Безплатно обучение на оперативния персонал. (инженер може да отиде в чужбина е договорено.)
